纤维转盘式过滤器

纤维滤布转盘过滤器是目前世界上先进的过滤器之一，目前在全世界已经在许多污水厂采用该项技术。滤布转盘过滤器的处理效果好，出水水质好，出水水质稳定，设备运行可靠，自动化程度高。是理想的中水回用工艺过滤系统和污水提标改造项目的上选设备。

纤维滤布转盘过滤器主要用于冷却循环水处理、废水的深度处理后回用。作为冷却水、循环水过滤后回用:进水水质SS≤80mglL以下，出水水质SS≤10mgL。用于污水的深度处理，设置于常规活性污泥法、延时曝气法、SBR系统、氧化沟系统、滴滤池系统、氧化塘系统之后，可用于以下领域：①去除总悬浮固体 ②结合投加药剂可去除磷 ③可去除重金属等。

工作流程图

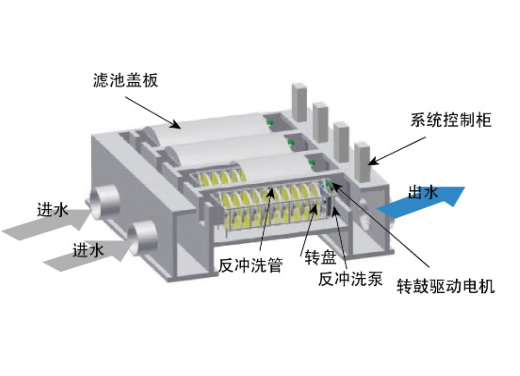

纤维转盘的滤池结构

纤维转盘滤池工艺运行方式
纤维转盘滤池的运行状态包括:静态过滤过程、负压反冲洗过程、排泥过程。

静态过滤过程:污水重力流进入滤池，滤池中设有挡板消能设施。污水通过滤布过滤，过滤液通过中空管收集，重力流通过溢流槽排出滤池。整个过程为连续。负压反位逐渐升高。通过测压监测装置检测池内的水位高度。当该水位达到反洗设定值(高水位)时，PLC即可启动反抽吸泵，开始反冲洗过程。反洗时，滤池可连续过滤。过滤期间，滤盘处于静态，有利于污泥的池底沉积。反洗期间，滤盘以1转/分的速度旋转。抽吸泵负压抽吸滤布表面，吸除滤布上积聚的污泥颗粒，滤盘内的水被同时抽吸，水自里向外对滤布起清洗作用，并排出反洗过的水。抽洗面积仅占全滤盘面积的1%。反冲洗过程为间歇。

排泥过程，纤维转盘滤池的滤盘下设有斗形池底，有利于池底污泥的收集。污泥池底沉积减少了滤布上的污泥量，可延长过滤时间，减少反洗水量。经过一设定的时间段，PLC启动排泥泵，通过池底排泥管路将污泥回流至污水预处理构筑物。

纤维转盘滤池电控系统

1、电控系统采用现代化的可编程控制器PLC作为程序控制系统的核心。使滤布的反冲洗，污泥的排放实现自动化控制。系统的电控核心部件编程控制器及触摸屏，质量可靠，性能优良，适应环境能力强，抗干扰性能好，是中水处理设备的理想控制系统。

2、系统设有手动和自动两种方式，自动方式下，操作人员根据需要调整好反洗间隔时间，设备即可按照PLC预先设定的程序(按时间、液位控制）进行工作;手动方式仅在设备调试或检修时使用，实现阀、泵、滤盘电机的手动控制，并可操作相应的一个键完成停机前反洗功能或清池功能或停机防冻功能。

3、可根据用户要求选配以太网接口或DP接口的通讯接口模块，能实现与工厂主站的数据传送。

4、手动和自动方式选择、参数设置、状态指示、按键操作均在触摸屏上完成;由初始界面选择进入相应的界面，点击相应按键完成相应的操作功能。

5、触摸屏系统具有故障报警提示功能;对阀的开、关不到位，检测对泵和滤盘电机的过流、过载，检测有故障信息并产生声光报警。

全浸没式纤维转盘过滤器设备性能参数及池体主要尺寸
